アーカイブ2010年11月

基礎伏図の作成状況

更新日:2010/11/22

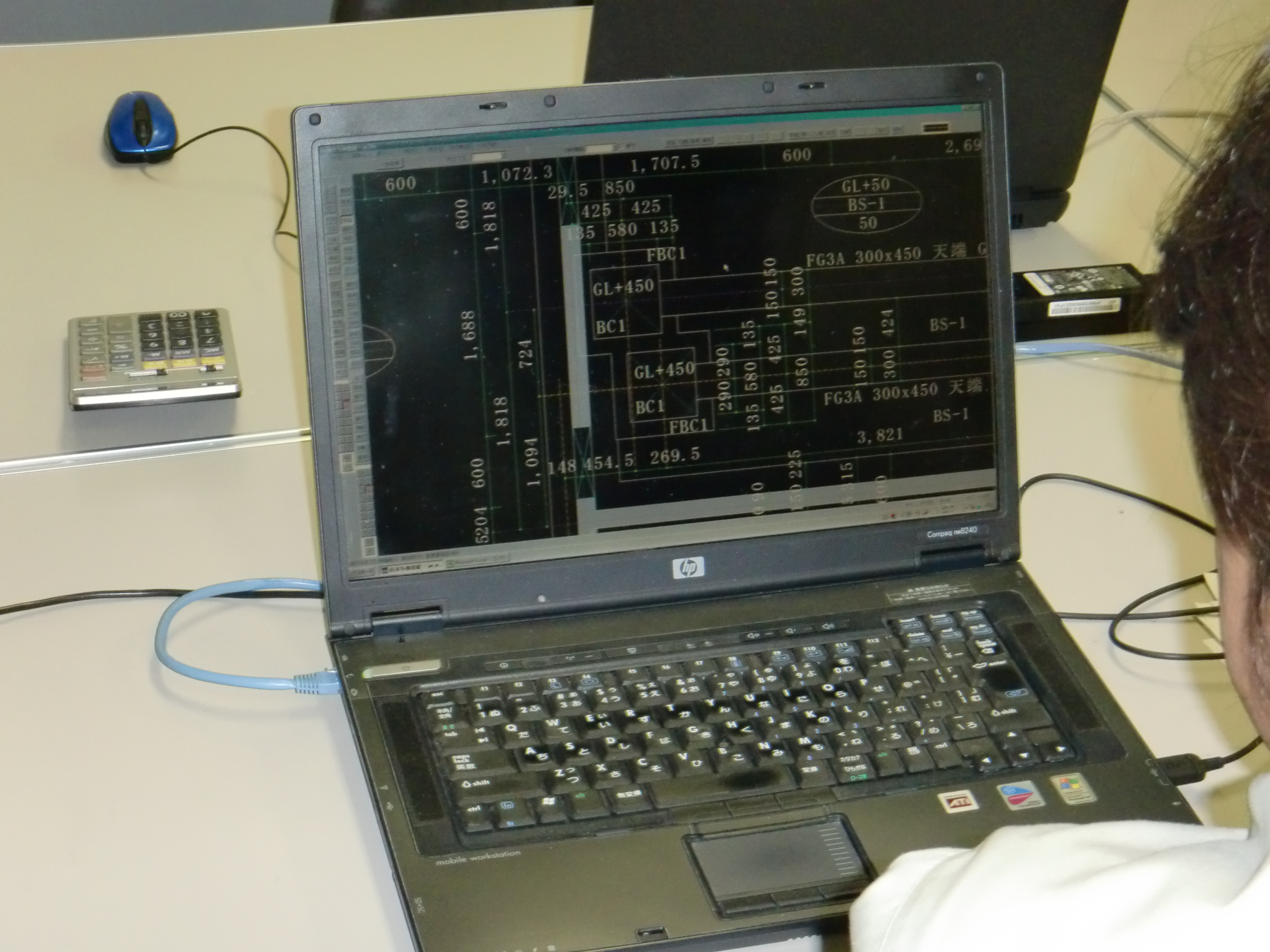

旧本多邸の基礎伏図の施工図を、パソコンにて、丸ヨの現場監督が作成中です。

設計事務所・・・設計図(基本設計法に基づき、工事費内訳明細作成や施工に必要な情報を提供する設計図)

建設会社・・・施工図(建築設計図を基にして、実際に施工・工事を行うために作成する図面)



旧本多邸は、部分的に、鉄骨の柱や梁を補強しなければならない為、複雑で難しい構造の建物になります。

近年では、施工図を外注にお願いしている建設会社さんが多い中、

丸ヨ建設は、自分の現場は、担当者自ら施工図を作成する方針をとっています。

なぜなら、施工図を作成することにより、建物の内容が、しっかりと頭の中に入り、

現場においての間違いも少なく、職人さんに対しての指示も早く出来るからです。

安心・安全な建物の工事を進めるには、『施工図』が、一番重要なポイントになります。



丸ヨ建設工業マーク

不動産・土地の売買 仲介・貸駐車場情報

丸ヨ建設の工場・倉庫建設専門のご案内

丸ヨ建設の病院・クリニック建設専門のご案内

丸ヨ建設 採用情報(新卒・キャリア)

丸ヨ建設 お問合せ(予約・申込み)


平板載荷試験の状況・結果

更新日:2010/11/12







平板載荷試験の状況です。

平板載荷試験は、基礎を設置する深さまで掘削を行い、

基礎に見立てた小さな鋼板(載荷板:直径30cmの円盤)を置き、

実際の建物の重量に見合う荷重をかけて沈下量を測定し、地盤が安全に支持する力を判定する試験です。

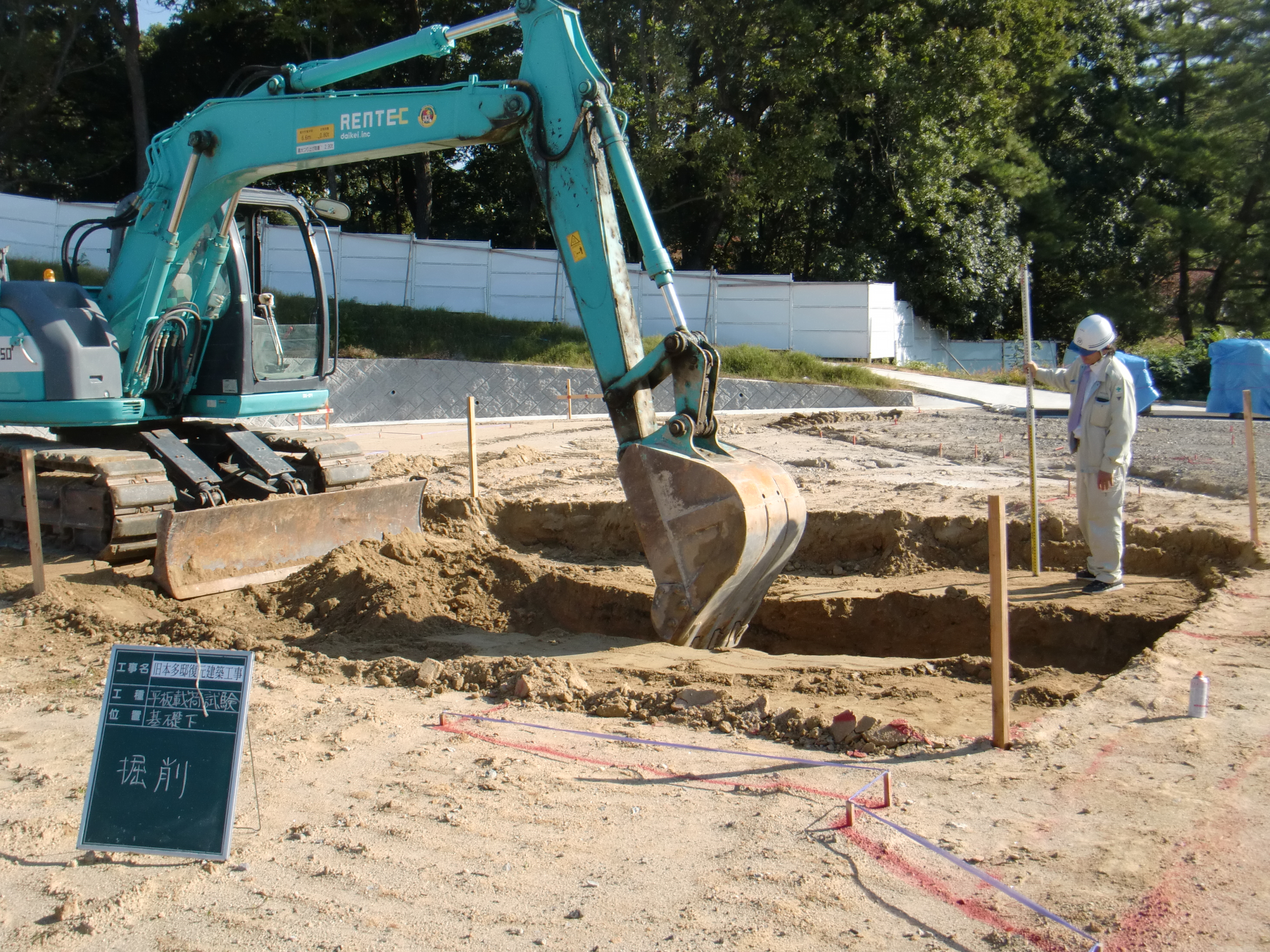

試験の装置をセットするため、掘削しました。

掘削は、掘り底が、基礎の下になる高さを考慮し、掘っています。

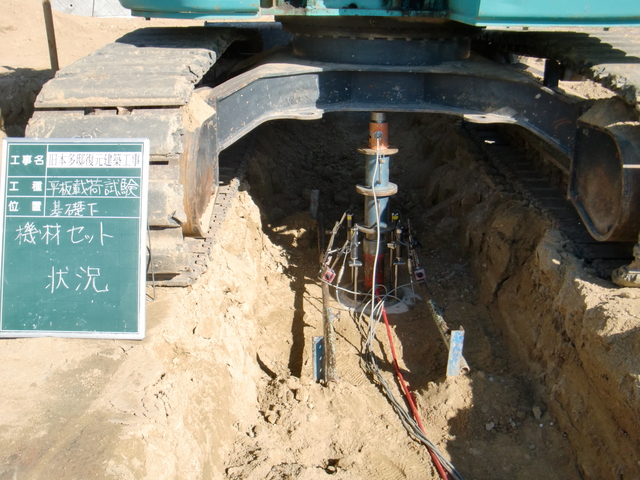

装置をセットし、0.4トンの重機で加重を加えています。

試験結果は、165KN/㎡でしたので、設計数値100KN/㎡を上回り、『合格』でした。



丸ヨ建設工業マーク

不動産・土地の売買 仲介・貸駐車場情報

丸ヨ建設の工場・倉庫建設専門のご案内

丸ヨ建設の病院・クリニック建設専門のご案内

丸ヨ建設 採用情報(新卒・キャリア)

丸ヨ建設 お問合せ(予約・申込み)




第一回建築検討委員会

更新日:2010/11/04







旧本多邸の第一回建築検討委員会が行われました。

市役所の方、設計監理の方、その他にも、建築に詳しい先生方によって、委員会が行われました。

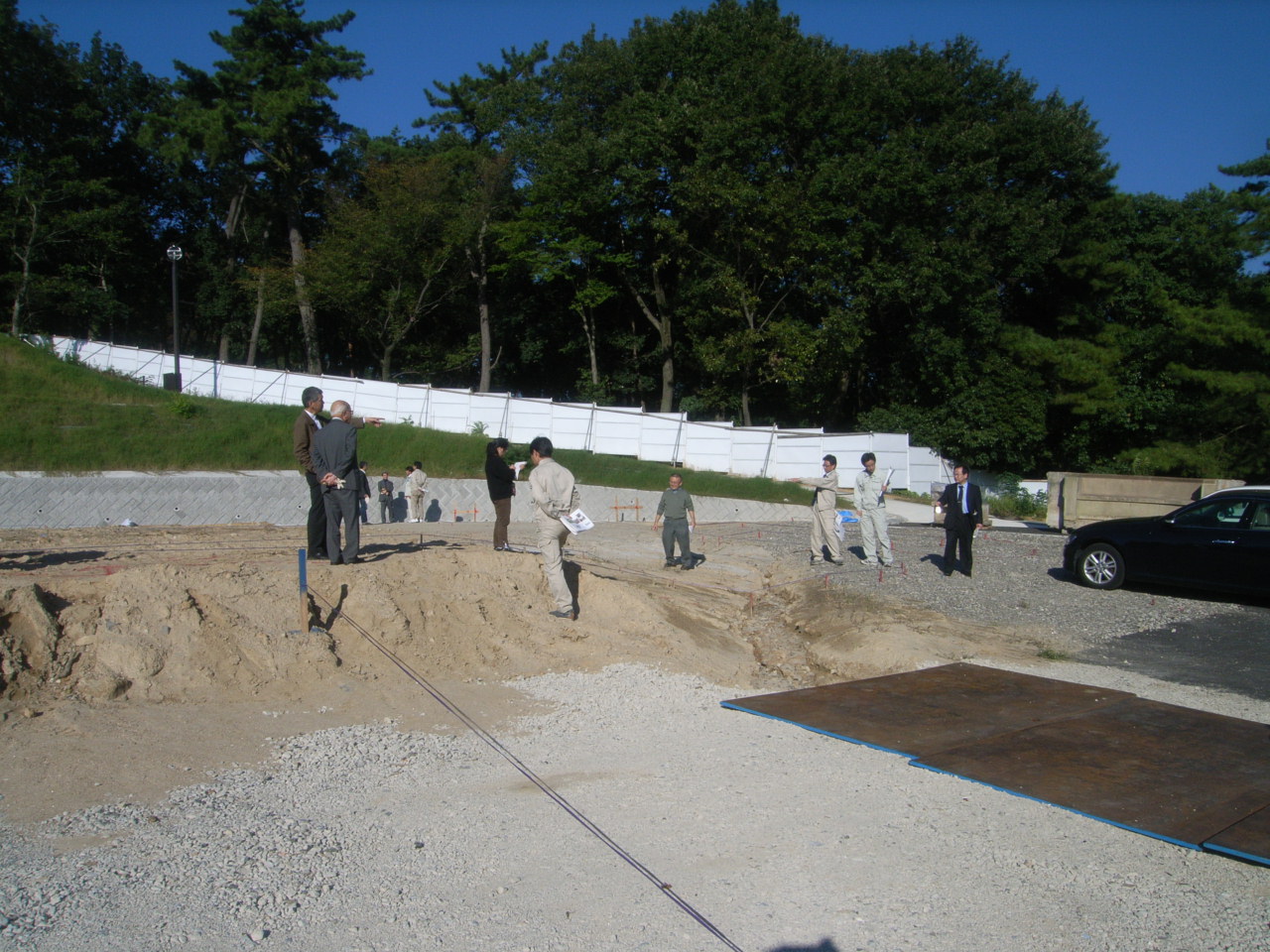

最初に、岡崎市東公園の現場にて、旧本多邸の建物の位置確認を行いました。

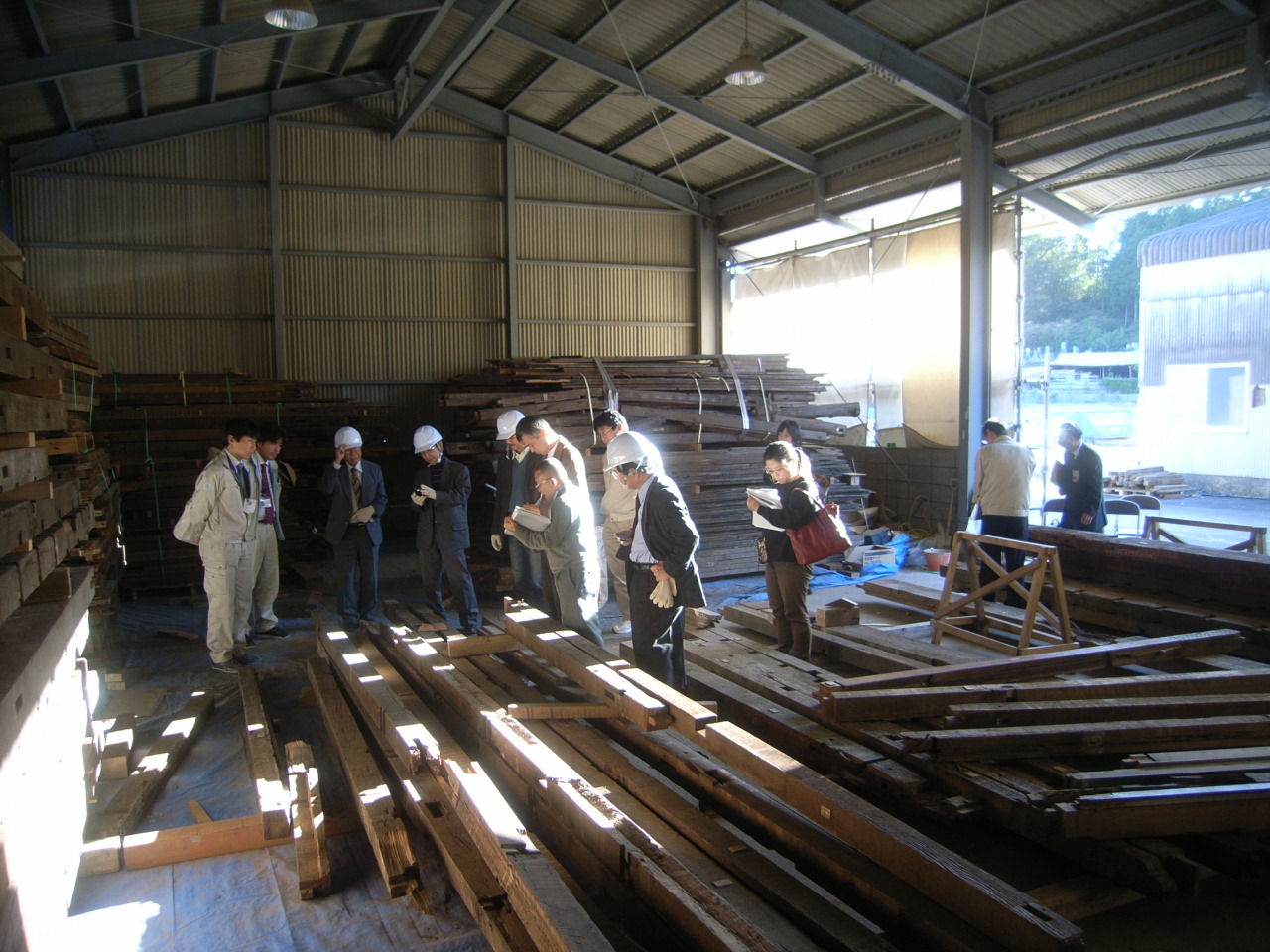

また、倉庫に移動して、木材の確認、木材の繕い状況の確認を行いました。
